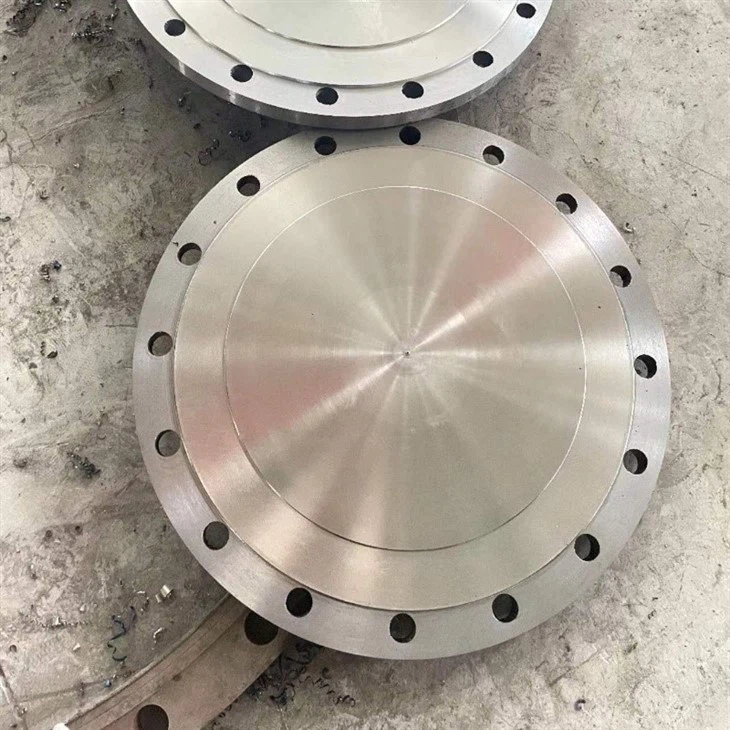

Bridas ciegas de acero inoxidable
Bridas ciegas de acero inoxidable forjado - barrera de sellado de seguridadparaHigh - Sistemas de tuberías de presión
Una brida ciega de acero inoxidable forjado es un componente de sellado de resistencia - utilizado para cerrar los puertos de tuberías o equipos. Se fabrica utilizando tecnología de forja y se fija con pernos y bridas coincidentes para formar un sello confiable. Su diseño es adecuado para una alta presión -, temperatura alta -} y entornos medianos corrosivos en industrias como petróleo, químicos y potencia. Es un componente clave para el mantenimiento de la tubería, el aislamiento del sistema o las pruebas de presión.
Rango de tamaño
1/2 "~ 48" (DN15 ~ DN1200)
Nivel de presión
150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB, DIN PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400
Tipo de superficie de sellado
FF (plano), RF (superficie sobresaliente), MF (superficie convexa cóncava), TG (superficie de tenón y mortaja), RJ (superficie de conexión de anillo), OSG (O - superficie del anillo)
Calificaciones de materiales
Acero inoxidable, acero de aleación, acero inoxidable dúplex, aleación a base de níquel, bajo - acero de temperatura, acero de carbono, acero de aleación de níquel de cobre, etc.
Proceso de fabricación
Alimentación → RE Inspección → Sierra → Calefacción → Forjeo → Tratamiento térmico → Mecanizado áspero → Mecanizado de precisión → Inspección → Marcado → Embalaje → Envío
Estándar de productos
ASME B16.5, ASME B16.47,MSS SP-4410,EN 1092-1-2007, EN 1759-1-2004,ISO 7005-1-1992,AS 2129-2000,GB/T 9112-2010, GB/T 9123-2010,HG/T 20592-2009, HG/T 20615-2009, HG/T 20623-2009, SH/T 3406-2013, GOST- AFNOR- BS- DIN
Especificaciones técnicas y dimensiones
BLANGES BL Rango de presión y tamaño aplicables
|
ASME 16.5 HG/T2061 |
Forma de la superficie de sellado |
PN |
|||||
|
Clase (lb)/mpa/bar |
|||||||
|
150 lb |
300 lb |
600 lb |
900 lb |
1500 lb |
2500 lb |
||
|
2.0 |
5.0 |
11.0 |
15.0 |
26.0 |
42.0 |
||
|
20 |
50 |
110 |
150 |
260 |
420 |
||
|
FF |
DN15-600 (1/2 "-24") |
― |
|||||
|
RF |
DN15-600 (1/2 "-24") |
DN15-300 (1/2 "-12") |
|||||
|
Mf |
― |
DN15-600 (1/2 "-24") |
|||||
|
Tg |
|||||||
|
RJ |
DN15-600 (1/2 "-24") |
||||||
Ventaja central de forjar bridas ciegas de acero inoxidable
Alta fuerza y dureza
Al forjar el proceso, la brida ciega tiene alta fuerza y dureza. Esto permite que las cubiertas de brida forjada resisten fuerzas significativas de presión e impacto, lo que las hace adecuadas para los sistemas de tuberías en condiciones de alta presión, como alta presión y alta temperatura, como el cierre de la tubería de la tubería de presión alta - en industrias como petroquímicos, potencia, metalurgia, etc.
Buen rendimiento de sellado
La superficie de sellado de la cubierta de la brida forjada se procesa finamente con baja rugosidad de la superficie, que puede encajar firmemente con la junta de sellado, formando un buen efecto de sellado y evitando efectivamente la fuga media en la tubería.
Adaptación flexible a los estándares de brida múltiple
Compatible con bridas estándar internacionales como ASME, DIN, GB/T, etc., para cumplir con los requisitos de instalación de diferentes sistemas de tuberías.
Preguntas frecuentes
