¿Cómo probar la presión - capacidad de carga de un codo reductor de acero inoxidable?

¡Hola! Como proveedor de codos reductores de acero inoxidable, a menudo me preguntan cómo probar la capacidad de carga de presión de estos componentes cruciales. En este blog, compartiré algunos métodos prácticos y sencillos que puede utilizar para garantizar la calidad y seguridad de sus codos reductores de acero inoxidable.

En primer lugar, comprendamos qué es un codo reductor de acero inoxidable. ACodo reductor de acero inoxidablees un tipo de accesorio de tubería utilizado en sistemas de tuberías. Cambia la dirección de la tubería (normalmente 90 o 45 grados) y, al mismo tiempo, reduce el diámetro de la tubería. Estos codos se utilizan ampliamente en diversas industrias, como la de petróleo y gas, química y de tratamiento de agua, donde necesitan soportar diferentes niveles de presión.

Pruebas hidrostáticas

Uno de los métodos más comunes y confiables para probar la presión - capacidad de carga de un codo reductor de acero inoxidable es la prueba hidrostática. Este método consiste en llenar el codo con un líquido, generalmente agua, y luego aplicarle presión.

Paso 1: preparación

Primero, debe asegurarse de que el codo esté limpio y libre de residuos o contaminantes. Luego, selle ambos extremos del codo correctamente usando tapas de extremo u otros dispositivos de sellado adecuados. Conecte el codo a una bomba de prueba de presión y a un manómetro. El manómetro es fundamental ya que le permite controlar la presión dentro del codo durante la prueba.

Paso 2: llenar con agua

Llene lentamente el codo con agua para eliminar el aire atrapado en el interior. Las burbujas de aire pueden provocar lecturas de presión inexactas y también pueden dar lugar a resultados falsos de las pruebas. Asegúrese de que no queden bolsas de aire en el codo.

Paso 3: aplicar presión

Una vez que el codo esté lleno de agua, comience a aplicar presión gradualmente usando la bomba de prueba de presión. La tasa de aumento de presión debe ser lenta y constante, generalmente entre 100 y 200 psi por minuto. Esté atento al manómetro y deje de aumentar la presión cuando alcance la presión de prueba. La presión de prueba generalmente se determina según los requisitos de diseño y los estándares de la industria. Por ejemplo, en algunos casos, la presión de prueba puede ser 1,5 veces la presión máxima de trabajo del codo.

Paso 4: Mantener la presión

Mantenga la presión de prueba durante un período determinado, normalmente de 10 a 30 minutos. Durante este tiempo, inspeccione cuidadosamente el codo para detectar signos de fuga, deformación u otros defectos. Busque gotas de agua o puntos húmedos en la superficie del codo. Si nota alguna fuga o deformación anormal, el codo no pasa la prueba.

Paso 5: Liberar la presión

Después del período de espera, libere lentamente la presión usando la bomba de prueba de presión. Escurre el agua del codo y sécalo bien.

Pruebas ultrasónicas

Otro método útil para probar la capacidad de carga de un codo reductor de acero inoxidable es la prueba ultrasónica. Este método de prueba no destructivo utiliza ondas sonoras de alta frecuencia para detectar defectos internos en el codo, como grietas o huecos.

Paso 1: preparación de la superficie

Limpie la superficie del codo para asegurar un buen contacto entre el transductor ultrasónico y el codo. Elimine el óxido, la pintura u otros contaminantes de la superficie.

Paso 2: Aplicar acoplador

Aplique un acoplador, como aceite o gel, a la superficie del codo donde se colocará el transductor ultrasónico. El acoplador ayuda a transmitir las ondas sonoras desde el transductor al codo y mejora la precisión de la prueba.

Paso 3: escanear el codo

Mueva el transductor ultrasónico a lo largo de la superficie del codo de manera sistemática. El transductor emite ondas sonoras de alta frecuencia hacia el codo y las ondas se reflejan cuando encuentran defectos internos. Luego, el transductor detecta las ondas reflejadas y las convierte en señales eléctricas. Estas señales son analizadas por una computadora o un dispositivo de prueba ultrasónico dedicado para determinar la presencia y ubicación de cualquier defecto.

Paso 4: Interpretación de los resultados

Con base en el análisis de las señales ultrasónicas, se puede determinar si el codo tiene algún defecto interno que pueda afectar su capacidad de carga de presión. Si se detectan defectos importantes, es posible que sea necesario evaluar o reemplazar el codo.

Pruebas radiográficas

Las pruebas radiográficas también son una herramienta poderosa para probar la presión - capacidad de carga de los codos reductores de acero inoxidable. Este método utiliza rayos X o rayos gamma para crear una imagen de la estructura interna del codo.

Paso 1: Precauciones de seguridad

Las pruebas radiográficas implican el uso de radiación, por lo que es fundamental tomar las precauciones de seguridad adecuadas. Asegúrese de que el área de prueba esté adecuadamente protegida para proteger a los operadores y al resto del personal de la exposición a la radiación. Lleve ropa de protección radiológica adecuada y utilice dispositivos de monitorización radiológica.

Paso 2: configurar el equipo

Coloque el codo en el equipo de prueba radiográfica, como una máquina de rayos X o una fuente de rayos gamma. Coloque la película o el detector digital en el lado opuesto del codo para capturar la imagen de la estructura interna.

Paso 3: tomar la imagen

Active la fuente de radiación para exponer la película o el detector digital a los rayos X o gamma que pasan por el codo. El tiempo de exposición y la intensidad de la radiación se determinan en función del grosor y el material del codo.

Paso 4: desarrollar y analizar la imagen

Después de la exposición, revele la película o procese la imagen digital. Analice la imagen para buscar defectos internos, como grietas, porosidad o inclusiones. Si se encuentra algún defecto, evalúe su gravedad y determine si el codo aún puede cumplir con los requisitos de soporte de presión.

Consideraciones y consejos

• Calidad de los materiales: La calidad del acero inoxidable utilizado en el codo tiene un impacto significativo en su capacidad de carga de presión. Asegúrese de obtener codos de un proveedor confiable que utilice materiales de alta calidad y siga estrictos procesos de fabricación.
• Diseño y dimensiones: El diseño y las dimensiones del codo, como el espesor de la pared, el radio de curvatura y la relación de reducción, también afectan su capacidad de carga de presión. Asegúrese de que el codo esté diseñado y fabricado de acuerdo con los estándares industriales pertinentes.
• Factores ambientales: Considere las condiciones ambientales en las que se utilizará el codo. Factores como la temperatura, la corrosión y la vibración pueden afectar el rendimiento a largo plazo y la capacidad de carga del codo.

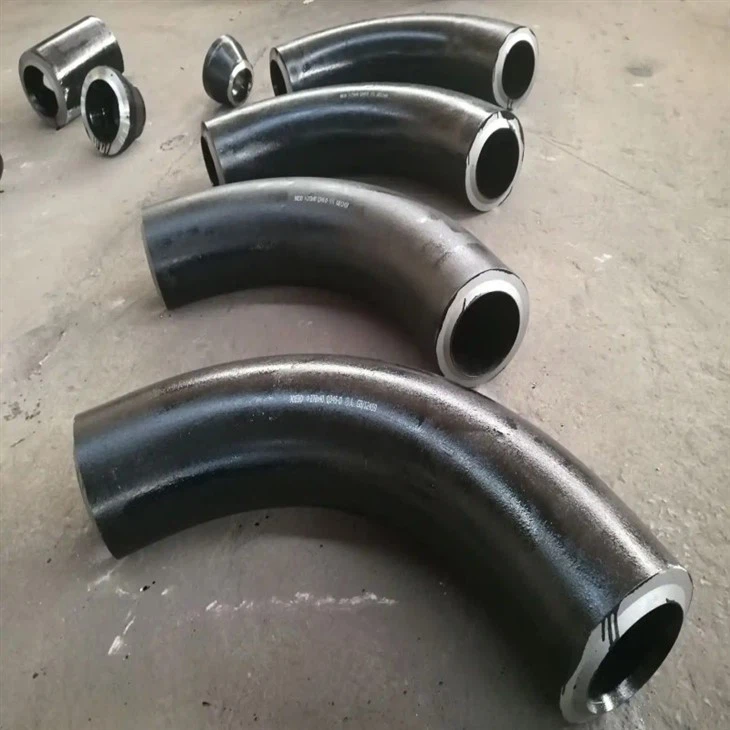

Si está buscando codos reductores de acero inoxidable de alta calidad oCodos de 90 grados modelo 3d, lo tenemos cubierto. Nuestros codos se fabrican con la última tecnología y materiales de alta calidad para garantizar una excelente capacidad de carga y confiabilidad. Si tiene alguna pregunta o desea analizar sus requisitos específicos, no dude en comunicarse con nosotros para negociar la adquisición. Estamos aquí para ayudarle a encontrar las mejores soluciones para sus sistemas de tuberías.

Referencias

• ASME B16.9 - Accesorios forjados para soldar a tope fabricados en fábrica
• ASTM A403: especificación estándar para accesorios de tuberías de acero inoxidable austenítico forjado
• API 598 - Inspección y prueba de válvulas
