¿Cuál es la capacidad de carga de presión de Butt Weld Equal Cross?

Como proveedor de Butt Weld Equal Cross, he tenido numerosas conversaciones en profundidad con clientes sobre la capacidad de carga de presión de este accesorio de tubería crucial. En este blog, mi objetivo es arrojar luz sobre este tema, brindando una comprensión integral de lo que determina la capacidad de carga de presión de Butt Weld Equal Cross y por qué es importante en diversas aplicaciones industriales.

Comprensión de la cruz igual de soldadura a tope

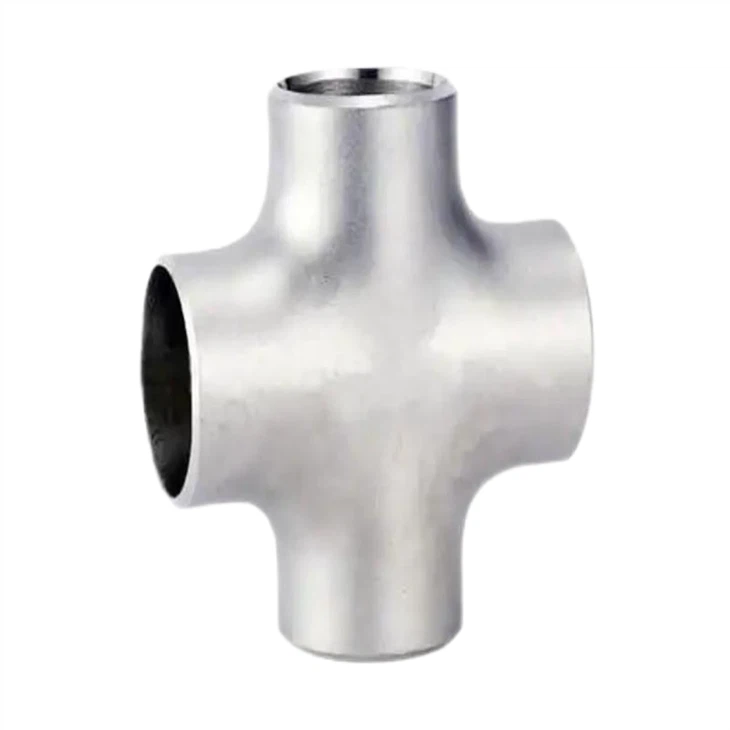

Antes de profundizar en la presión - capacidad de carga, es fundamental comprender qué es una cruz igual de soldadura a tope. ACruz igual de soldadura a topeEs un accesorio de tubería que tiene cuatro aberturas del mismo tamaño. Se utiliza para conectar cuatro tuberías en ángulo recto, permitiendo que el flujo de fluido o gas se divida o combine en un sistema de tuberías. Este accesorio se utiliza comúnmente en industrias como las de petróleo y gas, procesamiento químico y tratamiento de agua, donde las conexiones confiables y sin fugas son de suma importancia.

Factores que afectan la presión: capacidad de carga

Composición de materiales

El material del que está hecha la cruz igual de soldadura a tope es uno de los factores más importantes que influyen en su capacidad de carga de presión. Los diferentes materiales tienen diferentes propiedades mecánicas, como resistencia a la tracción, límite elástico y ductilidad. Por ejemplo, el acero inoxidable es una opción popular por su excelente resistencia a la corrosión y su alta resistencia. Puede soportar altas presiones y es adecuado para aplicaciones en entornos hostiles. El acero al carbono, por otro lado, es conocido por su alta resistencia y asequibilidad. Sin embargo, puede ser más propenso a la corrosión en determinadas condiciones.

La composición química del material también influye. Los elementos de aleación como el cromo, el níquel y el molibdeno pueden mejorar la resistencia y la resistencia a la corrosión del material, aumentando así su capacidad de soportar presión. Por ejemplo, agregar cromo al acero puede formar una capa pasiva de óxido en la superficie, protegiéndola de la corrosión y permitiéndole soportar presiones más altas.

Espesor de la pared

El espesor de la pared de Butt Weld Equal Cross está directamente relacionado con su capacidad de carga de presión. Una pared más gruesa puede soportar presiones internas más altas porque proporciona más resistencia a la deformación. La relación entre el espesor de la pared y la capacidad de soportar presión se puede describir mediante la fórmula para la tensión circular en un recipiente cilíndrico o esférico. Según esta fórmula, la tensión circular (la tensión que actúa circunferencialmente en la pared del recipiente) es proporcional a la presión interna y al radio del recipiente e inversamente proporcional al espesor de la pared. Por lo tanto, aumentar el espesor de la pared reduce la tensión circular para una presión interna determinada, lo que permite que el accesorio maneje presiones más altas.

Proceso de fabricación

El proceso de fabricación de Butt Weld Equal Cross también puede afectar su capacidad de carga de presión. Los procesos de fabricación de alta calidad garantizan un espesor de pared uniforme, soldaduras adecuadas y ausencia de defectos internos. Por ejemplo, los procesos de fabricación sin costuras eliminan los posibles puntos débiles asociados con las soldaduras, lo que da como resultado un ajuste más fuerte y confiable. Los procesos de soldadura, si no se realizan correctamente, pueden introducir defectos como porosidad, falta de fusión o grietas, que pueden reducir significativamente la capacidad de carga del accesorio.

Diseño y dimensiones

El diseño y las dimensiones de la cruz igual para soldadura a tope, como el radio de curvatura en las intersecciones y el tamaño total del accesorio, pueden afectar su capacidad de carga de presión. Un accesorio bien diseñado con transiciones suaves y radios apropiados puede distribuir la tensión de manera más uniforme, reduciendo la probabilidad de concentraciones de tensión. Las concentraciones de tensión pueden provocar un fallo prematuro del racor bajo presión. Además, el tamaño del accesorio afecta su integridad estructural. Los accesorios más grandes pueden requerir paredes más gruesas o diferentes consideraciones de diseño para mantener la misma capacidad de carga que los más pequeños.

Cálculo de la presión: capacidad de carga

Calcular la presión - capacidad de carga de una cruz igual de soldadura a tope es un proceso complejo que requiere una buena comprensión de los principios de ingeniería y las propiedades del material. Hay varios estándares y códigos disponibles que brindan pautas para calcular la capacidad de carga de presión de los accesorios de tubería, como la serie de códigos ASME B31.

Un enfoque común es utilizar la fórmula de Barlow, que se basa en la teoría de la tensión circular. La fórmula para calcular la presión interna máxima permitida (P) en un recipiente cilíndrico o esférico viene dada por:

[P=\frac{2St}{D}]

donde S es la tensión permitida del material, t es el espesor de la pared y D es el diámetro exterior del recipiente. Sin embargo, esta fórmula es una aproximación simplificada y puede no ser directamente aplicable a Butt Weld Equal Cross debido a su compleja geometría.

Para cálculos más precisos, se puede utilizar el análisis de elementos finitos (FEA). FEA es un método numérico que puede simular el comportamiento del accesorio bajo diferentes condiciones de carga. Al modelar el accesorio en un software informático y aplicar las condiciones límite y las cargas apropiadas, los ingenieros pueden obtener información detallada sobre la distribución de tensiones y la deformación del accesorio, lo que les permite determinar su capacidad de carga de presión con mayor precisión.

Importancia de la presión: capacidad de carga en aplicaciones

La capacidad de soporte de presión de una cruz igual de soldadura a tope es crucial para garantizar la seguridad y confiabilidad de un sistema de tuberías. En industrias como las del petróleo y el gas, donde se transportan fluidos a alta presión, una falla en un accesorio de tubería puede tener consecuencias catastróficas, incluidas fugas, explosiones y daños ambientales. Por lo tanto, es esencial seleccionar una cruz igual para soldadura a tope con una capacidad de carga de presión que sea adecuada para las condiciones de funcionamiento del sistema.

Además de la seguridad, la capacidad de soportar presión también afecta la eficiencia del sistema. Un accesorio con una mayor capacidad de carga de presión puede permitir presiones de funcionamiento más altas, lo que puede aumentar el caudal del fluido o gas en el sistema. Esto puede conducir a una mejora de la productividad y a una reducción del consumo de energía en algunos casos.

Garantía de calidad y pruebas

Como proveedor de Butt Weld Equal Cross, entendemos la importancia de garantizar la calidad y la capacidad de carga de nuestros productos. Implementamos un riguroso programa de garantía de calidad que incluye pruebas de materiales, pruebas no destructivas (END) y pruebas hidrostáticas.

Las pruebas de materiales implican analizar la composición química y las propiedades mecánicas de las materias primas para garantizar que cumplan con los estándares requeridos. Los métodos de END, como las pruebas ultrasónicas, las pruebas de partículas magnéticas y las pruebas radiográficas, se utilizan para detectar cualquier defecto interno en el accesorio. La prueba hidrostática es un paso crucial para verificar la capacidad de carga del accesorio. Durante la prueba hidrostática, el accesorio se llena con un líquido (generalmente agua) y se somete a una presión específica durante un período determinado. Si el accesorio puede soportar la presión de prueba sin fugas ni deformaciones, se considera que cumple con los requisitos de soporte de presión.

Conclusión

La capacidad de carga de presión de una cruz igual soldada a tope está determinada por una combinación de factores, que incluyen la composición del material, el espesor de la pared, el proceso de fabricación, el diseño y las dimensiones. Comprender estos factores es esencial para seleccionar el accesorio adecuado para una aplicación específica y garantizar la seguridad y confiabilidad del sistema de tuberías.

En nuestra empresa, estamos comprometidos a proporcionar cruces iguales para soldadura a tope de alta calidad que cumplan o superen los estándares de la industria. Nuestros productos se fabrican utilizando la última tecnología y estrictas medidas de control de calidad para garantizar una capacidad de carga de presión óptima. Si necesita una cruz igual para soldadura a tope para su proyecto, lo invitamos a contactarnos para una discusión detallada. Podemos ayudarlo a seleccionar el accesorio más adecuado según sus requisitos específicos y brindarle todo el soporte técnico necesario. Trabajemos juntos para garantizar el éxito de su sistema de tuberías.

Referencias

• Serie de códigos ASME B31
• Libros de texto de ingeniería sobre diseño de recipientes a presión y tecnología de instalación de tuberías.
• Literatura técnica proporcionada por proveedores de materiales y asociaciones industriales.
